কেন তারের ক্লিটগুলি আপনার বৈদ্যুতিক সিস্টেমের জন্য প্রয়োজনীয় প্রতিরক্ষার জন্য গুরুত্বপূর্ণ?

তারের ক্লিট ঐচ্ছিক আনুষাঙ্গিক নয়—এগুলি বৈদ্যুতিক তারগুলি সুরক্ষিত করার জন্য এবং শর্ট-সার্কিট ইভেন্টের সময় বিপর্যয়কর ক্ষতি প্রতিরোধ করার জন্য ডিজাইন করা গুরুত্বপূর্ণ সুরক্ষা ডিভাইস। একটি শর্ট-সার্কিট ফল্ট পিক কারেন্টের বর্গক্ষেত্রের সমানুপাতিক ইলেক্ট্রোম্যাগনেটিক ফোর্স তৈরি করে, যা ইকুইপমেন্ট র্যাকের মাধ্যমে শক্তিযুক্ত তারগুলিকে চাবুক দিতে সক্ষম এবং মিলিসেকেন্ডের মধ্যে কর্মীদের বিপদে ফেলতে পারে। সার্কিট ব্রেকার সাধারণত প্রয়োজন 0.06 থেকে 0.1 সেকেন্ড ট্রিপ, কিন্তু সর্বোচ্চ ধ্বংসাত্মক শক্তি ঠিক এ ঘটে 0.005 সেকেন্ড একটি 50Hz সিস্টেমে। সুরক্ষা ডিভাইসগুলি প্রতিক্রিয়া দেখাতে পারার আগে কেবল ক্লিটগুলি তাদের নিরোধক ফাংশন তাত্ক্ষণিকভাবে সম্পাদন করে, যা তাদের ইলেক্ট্রোমেকানিকাল শক্তির বিরুদ্ধে প্রতিরক্ষার প্রাথমিক লাইন করে তোলে।

IEC 61914 অনুসারে, তারের ক্লিটগুলিকে "কেবলের দৈর্ঘ্য বরাবর বিরতিতে ইনস্টল করা হলে তারগুলি সুরক্ষিত করার জন্য ডিজাইন করা ডিভাইস" হিসাবে সংজ্ঞায়িত করা হয়৷ তারের বন্ধন বা স্ট্যান্ডার্ড ক্ল্যাম্পের বিপরীতে, ক্লিটগুলিকে বিশেষভাবে প্রকৌশলী করা হয় এবং শর্ট-সার্কিট শক্তিকে প্রতিরোধ করার জন্য পরীক্ষা করা হয়, যার রেটিং পিক প্রসপেক্টিভ শর্ট-সার্কিট কারেন্ট (kA) এবং ইনস্টলেশন ব্যবধানের উপর ভিত্তি করে।

কিভাবে শর্ট-সার্কিট ফোর্স তারের সিস্টেমকে হুমকি দেয়

তিন-ফেজ শর্ট সার্কিটের সময়, সংলগ্ন কন্ডাক্টরগুলি তীব্র ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র তৈরি করে। কন্ডাক্টরের মধ্যে বিকর্ষণকারী বল পিক শর্ট-সার্কিট কারেন্টের বর্গক্ষেত্রের সমানুপাতিক, তাৎক্ষণিক চাপ তৈরি করে যা স্ট্যান্ডার্ড ক্যাবল ম্যানেজমেন্ট পণ্য ধারণ করতে পারে না। একটি ডেটা সেন্টারে, অনিরাপদ কেবলগুলি প্রতিস্থাপনের সময়ের জন্য কয়েক মাস মূল্যের সার্ভার র্যাকগুলিকে ধ্বংস করতে পারে; শিল্প সেটিংসে, একই পরিস্থিতিতে আগুন, আঘাত এবং দীর্ঘায়িত ডাউনটাইম ঝুঁকিপূর্ণ।

ক্রিটিক্যাল টাইমিং গ্যাপ

একটি ফল্ট ইভেন্টের সময়রেখা বোঝা প্রকাশ করে কেন প্যাসিভ সংযম অপরিবর্তনীয়:

• 0.005 সেকেন্ড: পিক ইলেক্ট্রোম্যাগনেটিক ফোর্স 50Hz সিস্টেমে ঘটে
• 0.06-0.1 সেকেন্ড: সার্কিট ব্রেকার ট্রিপ এবং ফল্ট সাফ
• ফলাফল: তারের ক্লিট ছাড়া, তারগুলি সম্পূর্ণ ত্রুটির সময়কালের মধ্যে অবাধ চলাচলের অভিজ্ঞতা লাভ করে

এই সময়ের ব্যবধানের অর্থ হল যে কোনও সক্রিয় সুরক্ষা ডিভাইস প্রাথমিক যান্ত্রিক ধ্বংসকে রোধ করতে পারে না—শুধুমাত্র সঠিকভাবে নির্দিষ্ট তারের ক্লিটগুলিই করতে পারে।

কোন তারের Cleat প্রকারভেদ স্যুট বিভিন্ন অ্যাপ্লিকেশন

সঠিক ক্লিট টাইপ নির্বাচন করা তারের কনফিগারেশন, ভোল্টেজ ক্লাস এবং পরিবেশগত অবস্থার উপর নির্ভর করে। একটি বেমানান ক্লিট টাইপ ব্যবহার করলে দোষের অবস্থার সময় অপর্যাপ্ত সংযম হতে পারে।

উপাদান নির্বাচন নির্দেশিকা

উপাদান পছন্দ সরাসরি কর্মক্ষমতা জীবনকাল এবং নিরাপত্তা মার্জিন প্রভাবিত করে:

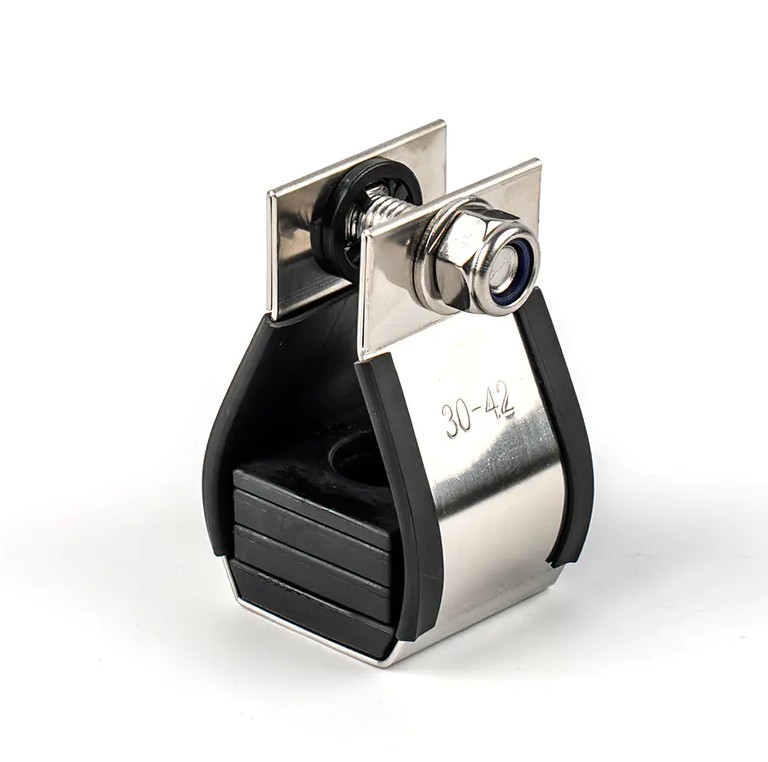

• স্টেইনলেস স্টিল 316: সামুদ্রিক, অফশোর, এবং রাসায়নিক পরিবেশের জন্য ব্যতিক্রমী জারা প্রতিরোধের; চরম ইলেক্ট্রোমেকানিকাল শক্তি সহ্য করে
• অ্যালুমিনিয়াম: শক্তিশালী যান্ত্রিক বৈশিষ্ট্য সহ লাইটওয়েট; ইনডোর এবং আউটডোর LV থেকে HV অ্যাপ্লিকেশনের জন্য উপযুক্ত
• পলিমার/নাইলন: কম ভোল্টেজ ইনডোর ব্যবহারের জন্য খরচ কার্যকর; UV এবং অগ্নি-প্রতিরোধী বিকল্পগুলি নির্দিষ্ট পরিবেশের জন্য উপলব্ধ

কিভাবে IEC 61914 নির্ভরযোগ্য সুরক্ষা নিশ্চিত করে

IEC 61914:2021 হল বিশ্বব্যাপী স্বীকৃত মান তারের ক্লিট নকশা এবং পরীক্ষা, আঞ্চলিক বৈদ্যুতিক কোডে পাওয়া অস্পষ্টতা প্রতিস্থাপন। যদিও NEC আর্টিকেল 392.20(C) এবং CSA আর্টিকেল 12-2202-এ তারগুলিকে ফল্ট-কারেন্ট ম্যাগনেটিক ফোর্স থেকে সুরক্ষিত রাখতে হবে, কোনটিই নির্দিষ্ট করেনি কিভাবে পরীক্ষা বা যাচাই করতে হবে যে রেস্ট্রেইনিং ডিভাইসগুলি একটি শর্ট-সার্কিট ইভেন্ট থেকে বেঁচে থাকবে। IEC 61914 এই গুরুত্বপূর্ণ শূন্যস্থান পূরণ করে।

IEC 61914 এর অধীনে বাধ্যতামূলক পরীক্ষার বিভাগ

স্ট্যান্ডার্ডের একাধিক কর্মক্ষমতা মাত্রা জুড়ে ব্যাপক পরীক্ষার প্রয়োজন:

1. তাপমাত্রা রেটিং: থেকে যাচাইকৃত অপারেশন -60°C থেকে 120°C (বা ঘোষিত পরিসর)
2. পার্শ্বীয় লোড পরীক্ষা: সর্বাধিক ঘোষিত তাপমাত্রায় 60 মিনিট ধরে স্থায়ী লোড
3. অক্ষীয় লোড পরীক্ষা: রুট বরাবর তারের স্লিপেজ প্রতিরোধ
4. প্রভাব প্রতিরোধের: সর্বনিম্ন ঘোষিত অপারেটিং তাপমাত্রায় পরীক্ষা করা হয়েছে
5. জারা এবং UV প্রতিরোধের: লবণ স্প্রে এবং ত্বরান্বিত বার্ধক্য বৈধতা
6. ইলেক্ট্রোমেকানিক্যাল বাহিনীর প্রতিরোধ: ঘোষিত kA রেটিং-এ শর্ট-সার্কিট সহ্য পরীক্ষা
7. শিখা প্রচার: চ্যুতি পরিস্থিতিতে ছড়িয়ে পড়া শিখা প্রতিরোধ

একটি গুরুত্বপূর্ণ পার্থক্য: IEC 61914 এর জন্য শর্ট-সার্কিট পরীক্ষার সময়কাল প্রয়োজন 0.1 সেকেন্ড (পাঁচটি সম্পূর্ণ চক্র), যা ক্লিট দুর্বলতা প্রকাশ করার জন্য যথেষ্ট কারণ প্রথম কয়েক মিলিসেকেন্ডের মধ্যে সর্বোচ্চ ধ্বংসাত্মক শক্তি ঘটে। এটি তারের তাপ সহ্য করার পরীক্ষার থেকে আলাদা, যা 1 সেকেন্ডের জন্য 63kA বা 3 সেকেন্ডের জন্য 40kA নির্দিষ্ট করতে পারে- এই রেটিংগুলি কন্ডাকটর গরম করার ঠিকানা, যান্ত্রিক সংযম নয়।

কোন ফ্যাক্টরগুলি সঠিক ক্লিট স্পেসিফিকেশন নির্ধারণ করে

সঠিক স্পেসিফিকেশনের জন্য ক্লিটের ঘোষিত পারফরম্যান্সের সাথে ইন্সটলেশনের প্রকৃত ত্রুটির অবস্থার মিল প্রয়োজন। নিম্ন-নির্দিষ্টকরণ বিপর্যয়মূলক নিরাপত্তা ঝুঁকি তৈরি করে, যখন অতিরিক্ত-নির্দিষ্টকরণ অতিরিক্ত সুবিধা ছাড়াই বাজেট নষ্ট করে।

মূল স্পেসিফিকেশন প্যারামিটার

ইঞ্জিনিয়ারদের অবশ্যই নিম্নলিখিতগুলি গণনা এবং যাচাই করতে হবে:

• তারের বাইরের ব্যাস (OD): ক্লিটগুলি অবশ্যই কন্ডাক্টরের আকারের সাথে নয়, প্রকৃত খাপের ব্যাসের সাথে ফিট করতে হবে। একটি ভুল ফিট ত্রুটির সময় সংযমের কার্যকারিতা হ্রাস করে।
• শীর্ষ সম্ভাব্য শর্ট সার্কিট বর্তমান: ক্লিটের kA রেটিং অবশ্যই সিস্টেমের গণনাকৃত ফল্ট লেভেলকে অতিক্রম করতে হবে। লক্ষ্য করুন যে উচ্চ-ভোল্টেজ সিস্টেমে নয়, কম-ভোল্টেজ ইনস্টলেশনে প্রায়শই সর্বোচ্চ ত্রুটির মাত্রা ঘটে।
• ফাঁকা স্থান: প্রস্তুতকারকের রেটিং নির্দিষ্ট বিরতিতে ঘোষণা করা হয় (সাধারণত 600 মিমি)। বিস্তৃত ব্যবধান প্রতি ক্লিটে শক্তি বৃদ্ধি করে। কন্ডাক্টরের মধ্যে বল IEC 61914 সূত্র ব্যবহার করে গণনা করা হয়, যা সর্বোচ্চ বর্তমান এবং তারের ব্যাস বিবেচনা করে।
• ভোল্টেজ ক্লাস এবং কনফিগারেশন: এলভি, এমভি এবং এইচভি সিস্টেমগুলি বিভিন্ন ফোর্স প্রোফাইল উপস্থাপন করে। একক-কোর, ট্রেফয়েল, এবং কোয়াড গঠনের প্রতিটির জন্য উদ্দেশ্য-পরিকল্পিত ক্লিট প্রয়োজন।
• পরিবেশগত এক্সপোজার: রাসায়নিক উপস্থিতি, তাপমাত্রার চরমতা, UV এক্সপোজার এবং আগুনের ঝুঁকি উপাদান নির্বাচন এবং জারা প্রতিরোধের শ্রেণীকে নির্দেশ করে।

একটি সতর্কতামূলক উদাহরণ

140kA পিক সহ্য করার দাবি করে এমন দুটি নির্মাতার কথা বিবেচনা করুন:

• প্রস্তুতকারক A এ 35 মিমি তারের সাথে পরীক্ষা করা হয়েছে 600 মিমি ব্যবধান
• প্রস্তুতকারক বি এ 45 মিমি তারের সাথে পরীক্ষা করা হয়েছে 300 মিমি ব্যবধান

1200mm ব্যবধানে 30mm কেবল ব্যবহার করে 60kA ফল্ট লেভেল সহ একটি সিস্টেমের জন্য, একই শিরোনাম রেটিং থাকা সত্ত্বেও নির্মাতা B-এর পণ্য ব্যর্থ হবে৷ এটি প্রদর্শন করে যে কেন ক্রয়কারী দলগুলিকে সম্পূর্ণ পরীক্ষার রিপোর্ট পর্যালোচনা করতে হবে-কেবল শিরোনাম পরিসংখ্যান নয়-এবং কেন প্রকৌশলীদের অবশ্যই প্রকল্পের জীবনচক্র জুড়ে নির্দিষ্টকরণগুলি রক্ষা করতে হবে।

কীভাবে সঠিক ইনস্টলেশন নিরাপত্তা মার্জিনকে সর্বাধিক করে তোলে

এমনকি সঠিকভাবে নির্দিষ্ট ক্লিটগুলি ভুলভাবে ইনস্টল করা হলে ব্যর্থ হতে পারে। ইনস্টলেশন গুণমান সরাসরি নির্ধারণ করে যে সিস্টেমটি পরীক্ষিত হিসাবে কাজ করে কিনা।

ইনস্টলেশন সর্বোত্তম অভ্যাস

1. প্রস্তুতকারকের ব্যবধান অনুসরণ করুন: ঘোষিত ফল্ট কারেন্টের জন্য নির্দিষ্ট ব্যবধানে ইনস্টল করুন। উচ্চ শর্ট-সার্কিট পরিস্থিতির জন্য কঠোর ব্যবধান প্রয়োজন।
2. তারের ব্যাস দ্বারা সারিবদ্ধ: নিশ্চিত করুন যে ক্লিট সাইজিং প্রকৃত তারের OD এর সাথে মেলে, যেকোন ইনসুলেশন বা জ্যাকেট সহনশীলতার জন্য অ্যাকাউন্টিং।
3. সঠিক ফিক্সিং ব্যবহার করুন: কন্টেনমেন্ট টাইপের জন্য অনুমোদিত হার্ডওয়্যার সহ মাউন্ট করুন (মই, ট্রে, স্ট্রুট বা মরীচি)।
4. সঠিক টর্ক প্রয়োগ করুন: অতিরিক্ত শক্ত করা তারের জ্যাকেটকে বিকৃত করে; আন্ডার-টাইনিং স্লিপেজ করতে দেয়। প্রস্তুতকারক-নির্দিষ্ট রক্ষক টর্ক অর্জন করতে একটি টর্ক রেঞ্চ ব্যবহার করুন।
5. তাপ সম্প্রসারণের জন্য অ্যাকাউন্ট: নমনীয় সিস্টেমে যেখানে তারগুলি "সাপযুক্ত" হয়, স্থির বিন্দুগুলির মধ্যে সম্প্রসারণ চলাচলের অনুমতি দেয়। অনমনীয় সিস্টেমে, নিশ্চিত করুন যে ক্লিট এবং কাঠামো অনুদৈর্ঘ্য থার্মো-যান্ত্রিক শক্তি সহ্য করে।

সিস্টেম ডিজাইন বিবেচনা

তারের সিস্টেম দুটি বিভাগে পড়ে, প্রতিটিতে স্বতন্ত্র ক্লিট প্রয়োজনীয়তা রয়েছে:

• নমনীয় সিস্টেম: তারগুলি উল্লম্বভাবে বা অনুভূমিকভাবে স্নেক করা হয়, যা ফিক্সিং পয়েন্টগুলির মধ্যে বিনামূল্যে তাপীয় প্রসারণ এবং সংকোচনের অনুমতি দেয়। ফল্টের সময় সংযম বজায় রেখে ক্লিটগুলিকে অবশ্যই চলাচলের ব্যবস্থা করতে হবে।
• অনমনীয় সিস্টেম: তারগুলি দ্রাঘিমাংশে স্থির করা হয়, যাতে ক্লিট, সাপোর্ট স্ট্রাকচার এবং তারের দৃঢ়তা প্রয়োজন হয় যাতে ক্ষতি ছাড়াই সম্মিলিতভাবে তাপ-যান্ত্রিক শক্তি সহ্য করা যায়।

যেখানে তারের ক্লিটস ক্রিটিক্যাল সুরক্ষা প্রদান করে

উচ্চ-ক্ষমতার তারগুলি যেখানেই কর্মীদের বা গুরুত্বপূর্ণ সরঞ্জামের কাছাকাছি চলে সেখানেই কেবল ক্লিটগুলি অপরিহার্য৷ ভোল্টেজের স্তরটি অপ্রাসঙ্গিক—নিম্ন সিস্টেম প্রতিবন্ধকতার কারণে নিম্ন-ভোল্টেজ ইনস্টলেশনে কিছু সর্বোচ্চ ফল্ট লেভেল ঘটে।

NEC 392.20(C) এবং IEC 61914-এর সাথে নিরাপত্তা মেনে চলার পাশাপাশি, সঠিক ক্লিট ইনস্টলেশন সিসমিক প্রয়োজনীয়তা এবং বীমা পলিসির শর্ত পূরণ করতে সাহায্য করে, দায় হ্রাস করে এবং ব্যয়বহুল পুনর্ব্যবহার প্রতিরোধ করে।

উপসংহার: কেবল সিস্টেম নিরাপত্তার জন্য একটি সক্রিয় পদ্ধতি

তারের ক্লিট মোট প্রকল্প ব্যয়ের একটি ছোট ভগ্নাংশের প্রতিনিধিত্ব করে কিন্তু শর্ট-সার্কিট ইলেক্ট্রোমেকানিকাল শক্তির বিরুদ্ধে অপরিবর্তনীয় সুরক্ষা প্রদান করে। নির্বাচন প্রক্রিয়াকে অবশ্যই তারের ব্যাস, ত্রুটি বর্তমান গণনা, ব্যবধানের প্রয়োজনীয়তা, উপাদানের সামঞ্জস্য এবং পরিবেশগত এক্সপোজারকে একটি সমন্বিত স্পেসিফিকেশনে একত্রিত করতে হবে। প্রকিউরমেন্ট দলগুলিকে ক্লিটগুলিকে ইঞ্জিনিয়ারড সুরক্ষা উপাদান হিসাবে বিবেচনা করা উচিত - পণ্য সামগ্রী নয় - এবং যাচাই করা উচিত যে পণ্যগুলি IEC 61914:2021-এ স্বতন্ত্র পরীক্ষার রিপোর্ট বহন করে, শর্ট-সার্কিট পরীক্ষার ডকুমেন্টেশনের আগে এবং পরে। প্রথম দিন থেকে তারের ক্লিট সঠিকভাবে নির্দিষ্ট করে এবং ইনস্টল করার মাধ্যমে, বৈদ্যুতিক ঠিকাদার এবং সুবিধার মালিকরা নিয়ন্ত্রক সম্মতি নিশ্চিত করে, গুরুত্বপূর্ণ অবকাঠামো রক্ষা করে এবং কর্মীদের জন্য নিরাপদ কাজের পরিবেশ তৈরি করে।
